回流焊接工艺
其他 回流焊接工艺
回流焊接工艺

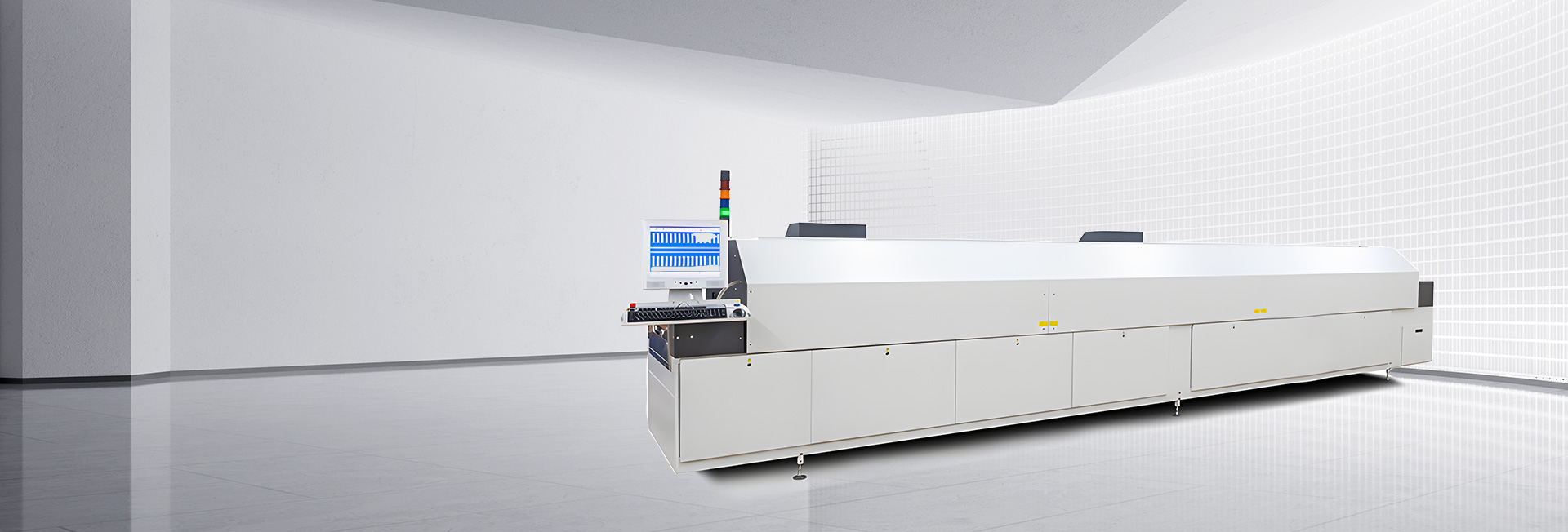

一、无铅回流焊

SMT外貌贴装线一样平常由丝网印刷机、贴片机和回流焊炉等三部分组成。

无铅回流焊工艺是目今外貌贴装手艺中最主要的焊接工艺。这种装备的内部有一个加热电路，将空气或氮气加热到足够高的温度后吹向已经贴好元件的线路板，让元件两侧的焊料融化后与主板粘结。这种工艺的优势是温度易于控制，焊接历程中还能阻止氧化，制造本钱也更容易控制。其控制难点是怎样迅速加温抵达设定值，且温度波动小。

二、系统设置

1、系统设置及说明

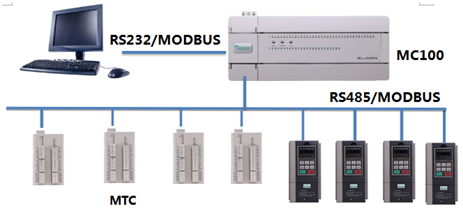

系统要求60点IO，28路温度控制。设置1台银河集团官网电气MC100系列PLC，3台MTC-08-NT（8路温控�？椋�，1台MTC-04-NT（4路温控�？椋�，1台盘算机监控，设置图如下：

①盘算机与PLC之间通过RS232毗连，接纳MODBUS通讯协议 ；

②MC100系列PLC通过自带的RS485与4台MTC温控�？楹�4台变频器毗连，接纳标准的MODBUS通讯协议 。


2 、控制要点

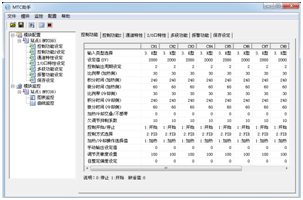

①MTC 温度控制：提供 MTC 助手软件，便于调试�？刂乒π瓒ǎ貉≡翊衅骼嘈汀⑸瓒ㄖ怠⒖刂剖涑鲋芷�。（如下图所示）

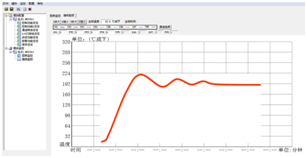

②图表监控：自整定操作，自动顺应 PID 参数，无需探索。自整定：通过驱动温控器内部自整定算法开启自整定功效，模拟装备温升历程。自整定完成后，该通道 PID 控制参数单位的比例带、积分时间、微分时间将转变为自整定后的控制参数（如下图所示） ；









③MC100 系列 PLC 接纳 MODLINK 表格方法，与 4 台 MTC 和 4 台变频器通讯，无需重大编程，轻松利便 ( 如下图所示）。






三、总结

      该装备使用银河集团官网电气 MC100系列 PLC和 MTC后，运行稳固可靠。并大大节约了客户调试和维护时间。详细优势如下：

     1、MTC多路智能温控�？� ,自整定 PID参数 ,轻松实现多温区控制 ,精度达± 1℃  ；

     2、MC100系列 PLC标配 2个通讯口， 1个接盘算机， 1个毗连温控和变频器 ,节约本钱  ；

     3、MODLINK便捷填表指令 ,轻松实现 PLC与多台温控和变频器 MODBUS通讯 ,且不占用扫描时间  ；

     4、提供 MODBUS协议动态毗连库，利便用 VB、 VC等高级语言挪用，读写 PLC数据 ；

     5、MC100掉电生涯数据通过内置电容写，无电池设计，免去电池维护懊恼 。
