裁皮机应用计划

裁皮机应用计划

一、概述

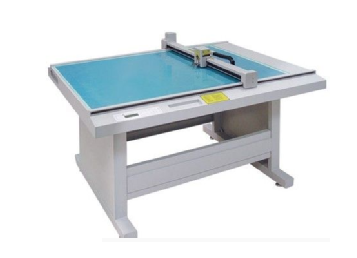

自动裁皮机用于各行各业的片材、卷材的支解与裁切。它不需要任何模具，通过系统软件的控制，直接对产品举行裁切。

只要在操作平台上设置响应的参数，CCD通过电脑传输指令给裁切机，裁皮机就凭证吸收的设计图稿举行裁切，自动化水平高，操作简朴。

二、系统要求

1、本文中所讲为双机头裁皮机，双机头裁皮机可以两个机头同时势情，互不影响�？勺杂汕谢坏ァ⑺肥虑�；

2、可选择切割全段产品，也可选择切割半段产品，还可选择在质料上绘制精准的图稿；

3、可切割直线、圆��；

4、可在产品上举行高速绘图，可打孔；

5、CCD通过电脑传输响应的指令给裁切机，裁皮机凭证吸收的设计图稿举行快速裁切。

三、系统计划

2538997881403422224890

1、装备先容：

X轴：驱动横梁沿X轴；

Y轴：驱动横梁沿Y轴；

Z轴：驱动切割刀具Z轴；

W轴：驱动切割刀具旋转，定位刀刃切割偏向；

S轴：震惊切割刀具，驱动切割刀以18000rpm的速率旋转（速率不需要调理），并通过曲轴机构将切割刀具转换成上下震惊；

H轴：钻孔机构，一台伺服电机驱动两套钻孔机构的钻具，凭证设定的速率旋转，同时两个气缸可以分别发动钻具上下运动（单向阀）；

L轴：划线机构，用一个气缸驱动划线笔上下运动（单向阀），吸风区电磁阀：12个，系统凭证目今裁皮机的加工位置，当切割刀具位于吸风区邻近区域时，该点输出，

吸风区域爆发负压吸附工件；

2、CCD图形通过电脑剖析成运动轨迹，再通过MODBUS通讯将运动轨迹发送给PLC；

3、风门开启算法右图为风门区域漫衍图，按虚线部分将12个风门分为6个事情区，凭证轴的目今位置将与该事情区相连的4个风门翻开；

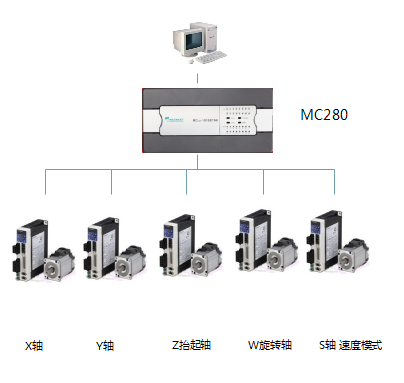

4、硬件系统计划如下图所示

2100566831403422224875

四、总结

1、MC280最多可控制8轴高速脉冲输出，可同时支持2组插补；

2、完成一个图档重大只需几分钟,适合小批量生产，不需要专用刀模；

3、定位准确度可达±0.05mm；

4、切出来的产品效果等同于刀模成型产品,同时没有激光机打样造成的边沿烧焦征象；

5、产品厚度可以抵达很厚，产品种类多。
