海工行业导管架焊接计划
金属焊接与加工 海工行业导管架焊接计划
海工行业导管架焊接计划

一、 产品先容

海洋平台是为海上举行钻井、采油、集运、视察、导航、施工等运动提供生产和生涯设施的修建物。按其结构特征和事情状态可分为牢靠式、运动式和半牢靠式三大类。

牢靠式平台的下部由桩、扩大基脚或其他结构直接支承并固着于海底，按支领情形分为桩基式和重力式两种� Ｔ硕狡教ǜ∮谒谢蛑С杏诤５�，能从一井位移至另一井位，按支领情形可分为着底式和浮动式两类。半牢靠式海洋平台，它既能牢靠在深水中，又具有可移性。

导管架平台又称桩式平台，归属于牢靠式平台，是由打入海底的导管架来支承整个平台，由下部导管架，钢桩，以及上部平台组成。能经受风、浪、流等外力作用，具有顺应性强、清静可靠、结构简朴、造价低的优点。其中导管架主要由中空的腿柱和毗连腿柱的纵横拉筋组成。


二、客户先容

深圳赤湾胜宝旺工程有限公司（CSE）为中外合资的股份有限公司，划分由中国海洋石油投资控股有限公司 （持有36%的股份） ；胜宝旺工程控股私人有限公司（持有32%的股份） ；深圳市新南山控股（集团）股份有限公司（持有32%的股份）三家股东组成。公司位于深圳赤湾港东岸，坐拥185,000平方米的制作园地和406米长的码头岸线，园地可用于大型海洋石油自然气导管架、平台、模等陆地制作。导管架制作以其高效，可靠，低本钱而著名。

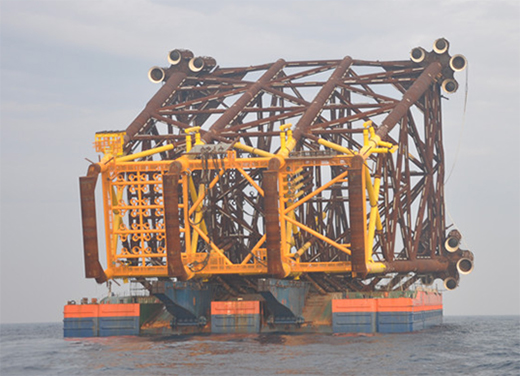

图1  导管架

三、现场问题

导管架制造，拉筋马鞍口焊缝是整个制造历程中最难焊接的节点之一，高空作业，精度低，组对差，位置受限。需要使用焊条打底，气保药芯焊丝填充，多层多道，填充量大。现场一直有以下问题困扰客户：

① 高空作业，需70~100米远距离焊接，压损大，滋扰强，焊接不稳固，造成严重质量隐患。

② 高空作业，需要手把、气保工艺交替使用，同时需要准备2台焊机，装备使用效率低。

③ 户外作业情形差，坡口填充量大，大电流一连焊接，焊机频仍损坏。

④ 远距离焊接，送丝机只能简陋调理焊接参数，无准确显示，影响焊接质量。

2.jpg  3.jpg

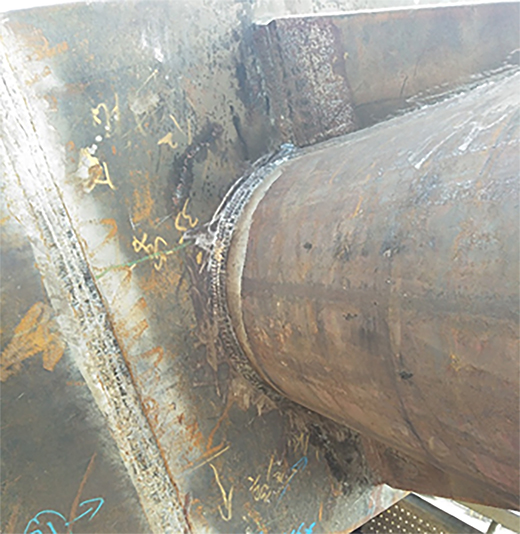

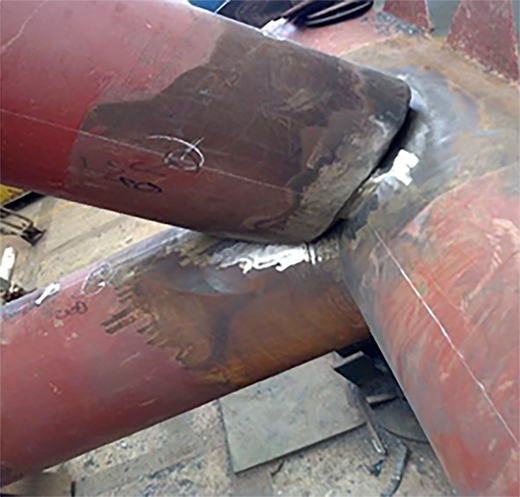

图2  拉筋马鞍口                                                                                           图3  马鞍口焊缝

四、银河集团官网电气推荐焊机装备及计划

针对客户现真相形，推荐银河集团官网电气Artsen CM500C焊机，此款焊机是一款全数字工业重载 CO2/MAG/MMA智能逆变焊机，专为海工，船舶，钢结构等行业设计使用，有以下优点可以解决客户问题：

① 极高的防护品级，更顺应振动、碰撞、湿润、盐雾等户外施工情形。

② 接纳业内首家双向数字高速载波通讯手艺，抗滋扰强，100米远程焊接，参数稳固可靠。

③ 负载一连率设计为100%@500A，可顺应长时间大电流稳固焊接。

④ 送丝机上具有焊接参数显示，并可直接调理，焊工能更准确的调理焊接参数，监理也更定心。

⑤ 多功效焊机，焊条、气保一体设计，利便工人一台焊机多工艺切换。

⑥ 全数字设计，工艺由软件控制，内置工艺专家库，电弧能量集中，熔深深。

五、效果比照

接纳银河集团官网电气Artsen CM500C逆变焊机后，经比照：

① 大电流远距离焊接稳固可靠，送丝机焊接参数显示，极大地提高了焊接质量，返修率降低15%。

② 一台焊机知足现场手把、气保工艺切换需求，装备使用率提高30%。

③ 焊机故障率大幅下降，焊机维修次数降低50%。

④ 熔深深，多层多道坡口焊接中降低了未熔合泛起的危害，包管焊接质量（如下图）。

4.jpg   5.jpg

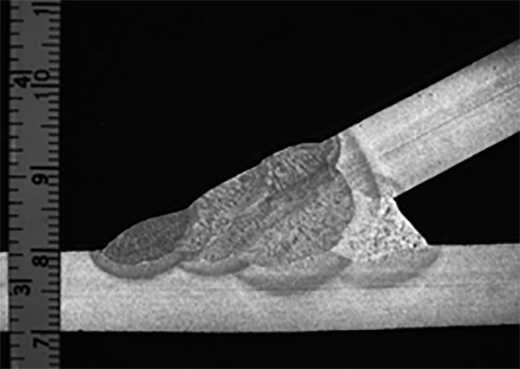

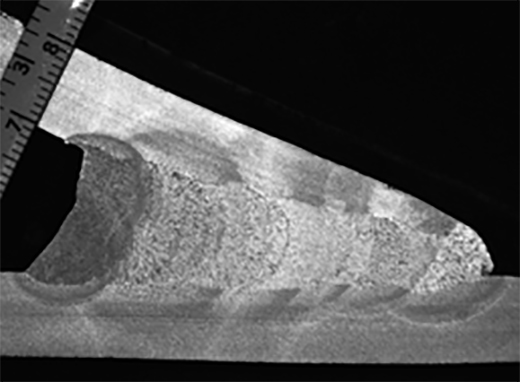

图4  焊缝熔深宏观图                                                                                      图5  焊缝熔深宏观图



六、应用

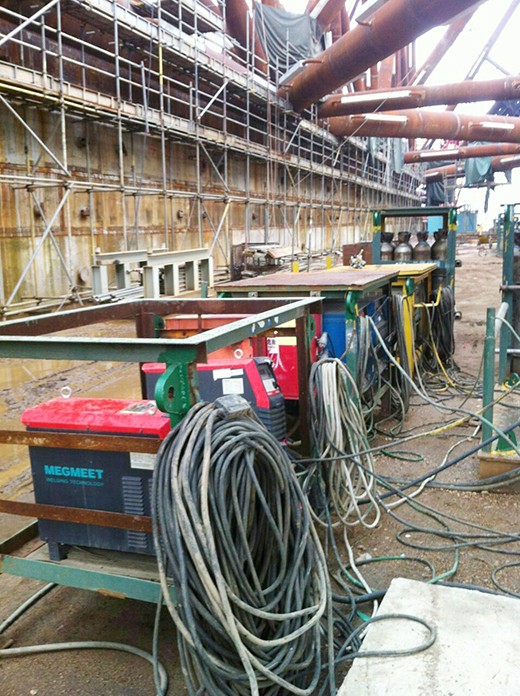

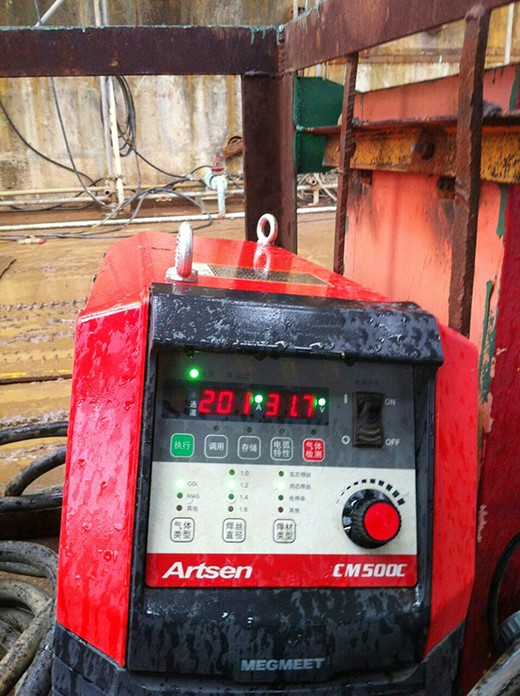

图5  现场实况                                                                                                           图6  雨后焊接
