无人隧道机车计划
矿用装备 无人隧道机车计划
无人隧道机车计划

一、前言

战“疫”月余，在各级向导的指导下，在全体医护职员的辛勤起劲下，在天下人民的支持与配合下，治愈形势向好，新增熏染数目显着下降，我国疫情逐渐好转，新冠病毒获得有用阻止，战“疫”取得了阶段性胜利。

2020步入三月，春回大地，万物苏醒，天下除重点疫区省市工业企业逐步谋划复工复产，科学防疫，有用包管经济社会康健有序生长。

二、隧道机车简介

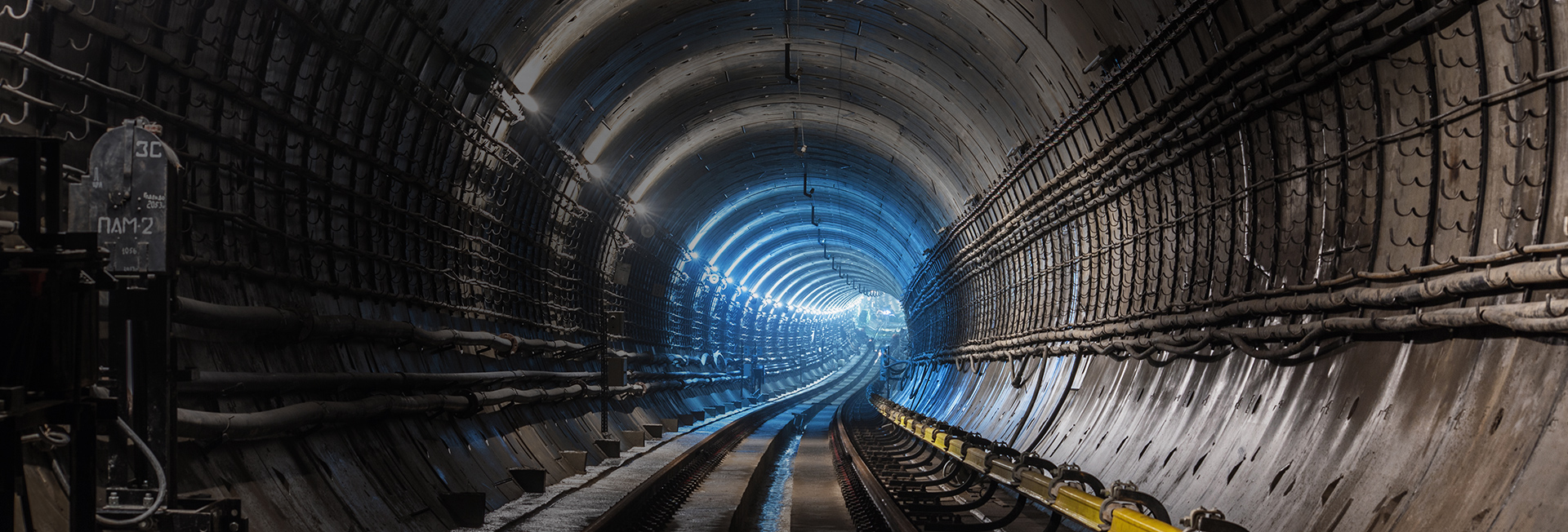

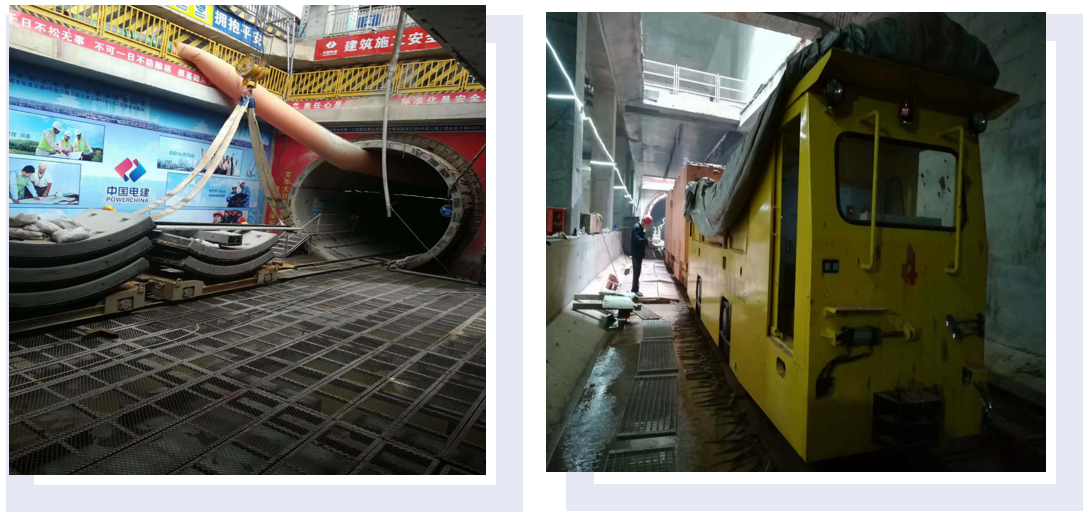

隧道机车常用于都会地铁建设，盾构机认真掘进，皮带运送土方至终端，由隧道机车拖运至地面。

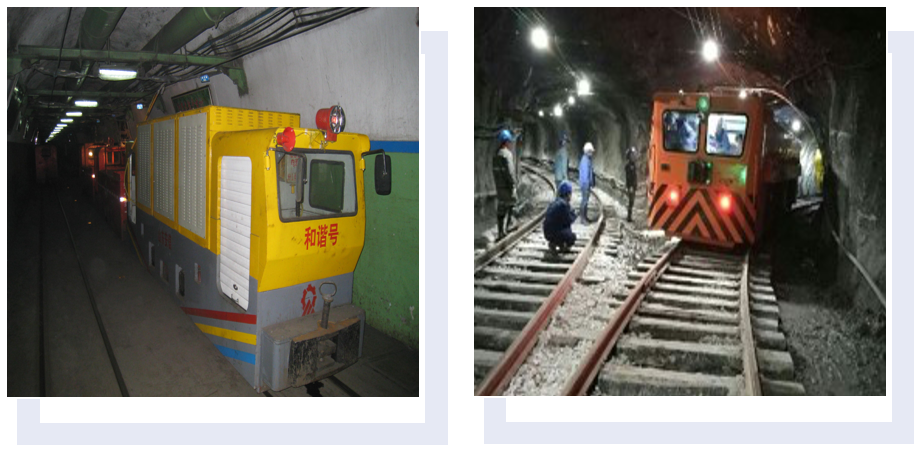

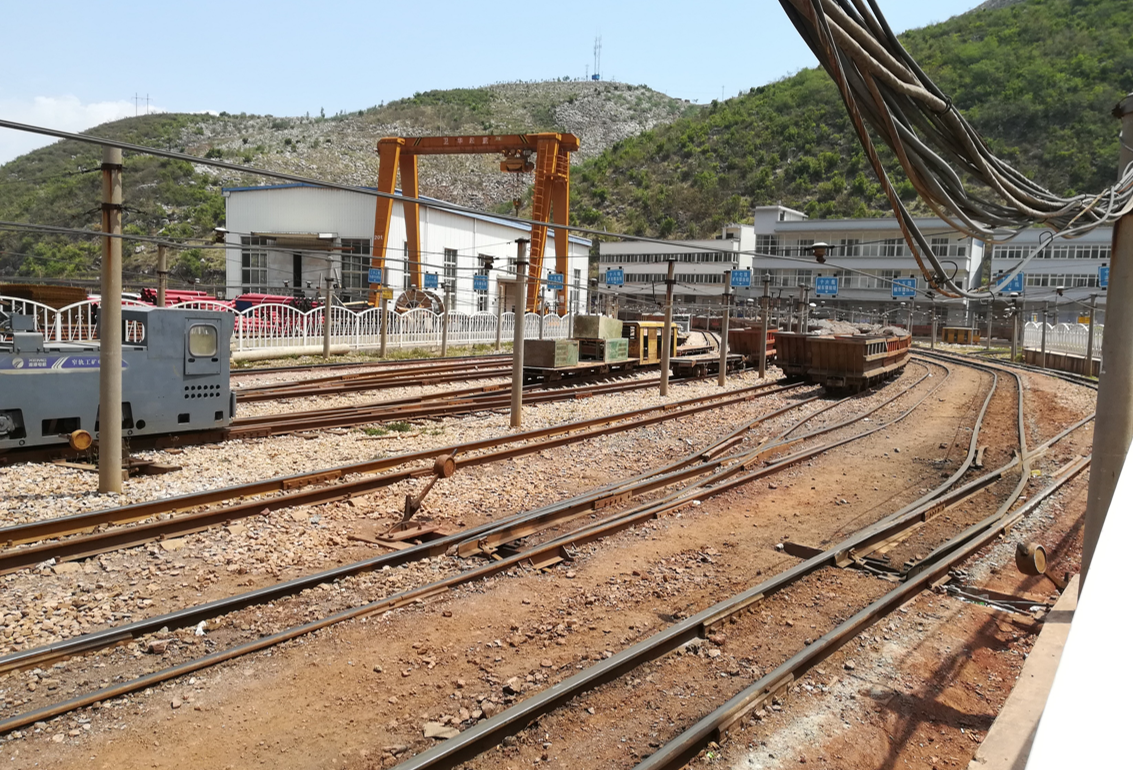

隧道机车还用于矿山作业，主要用于井下大巷道、地面的长距离运输，它相当于铁路运输中的电气机车头，牵引着由矿车某人车组成的列车在轨道上行走，完成对煤炭、矸石、质料、装备、职员的运送。

机车运输行驶的坡度有限制，一样平常为3‰，局部坡度不可凌驾30‰。


以矿山应用场景为例，按电能泉源电机车分为矿用直流架线式（ZK型）和矿用蓄电池式（XK型）

按电机车的黏着质量分类，架线式电机车有：1.5t,3t,7t,10t,14t,20t,45t,55t,65t几种；蓄电池式有：2t,2.5t,8t,12t,45t,55t,65t几种。

按电机车的轨距分为：600mm,762mm,900mm三种。

按电压品级，架线式电机车有100（97）V,250V,550V三种；蓄电池式有40/48V,110/132V,600/660V三个品级。




三、电机车事情简介

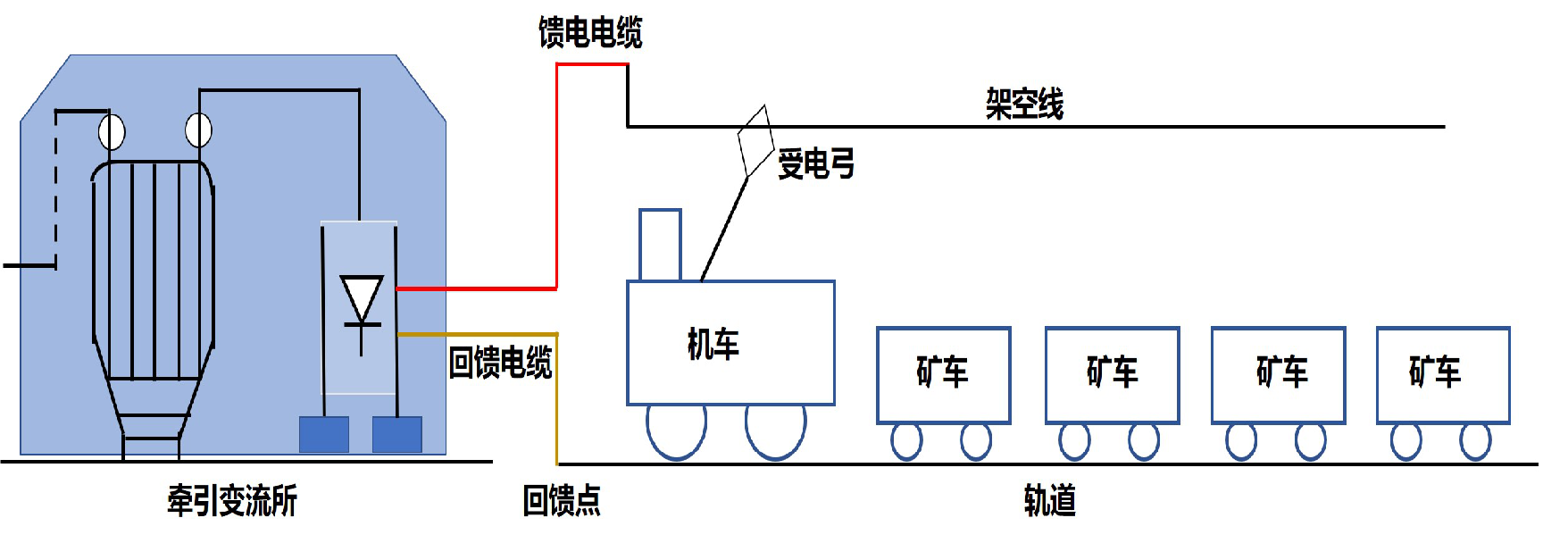

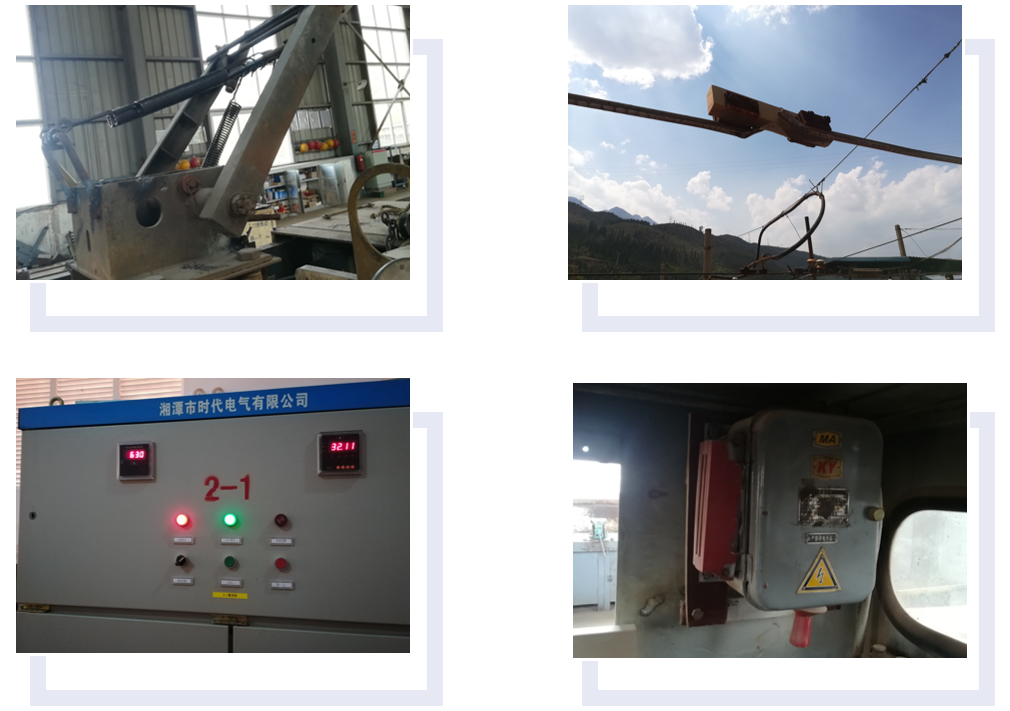

以架线式为例，正极接在倾轧线上，负极接在轨道上。倾轧线是沿运动轨道上空架设的裸导线，机车上的受电弓与倾轧线接触，将电流引入车内，经车上的控制器和牵引电念头，再经轨道流回。如下示意图：





蓄电池式电机车事情历程：

蓄电池提供的直流电经隔爆插销、控制器、电阻箱进入电念头，驱动电念头运转。电念头通过传动装置发动车轮转动，牵引列车行驶。

架线式电机车运行时，受电弓与倾轧线间难免爆发火花，《煤矿清静规程》划定，只能在低瓦斯矿井进风（全风压透风）的主要运输巷道内使用，巷道支护必需使用不可燃性子料

蓄电池式电机车由车上携带的蓄电池供电，运输线路不受限制，但需要充电设施，蓄电池放电到划定值时需替换。


四、隧道机车解决计划

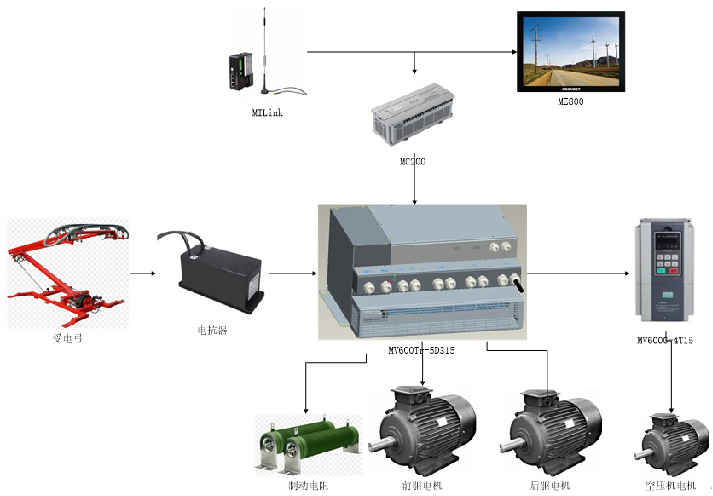

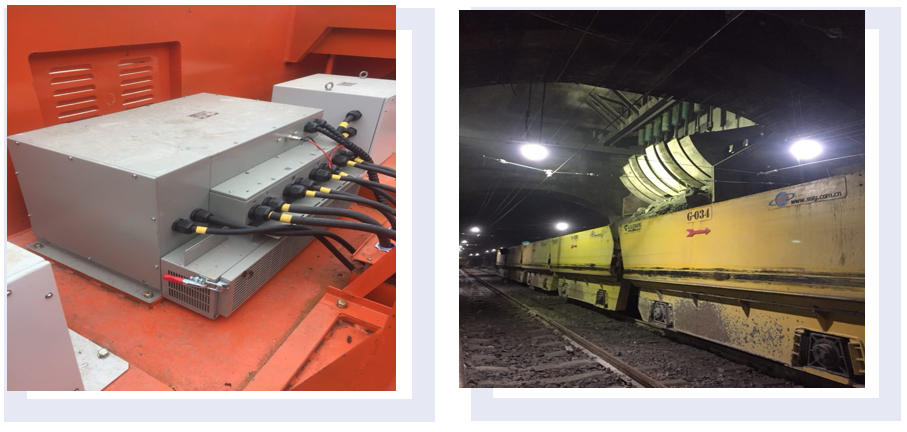

1、机车解决计划——接触网


产品特点

  • 支持接触网供电，一拖多闭环矢量控制。

  • 高防护品级，IP54，顺应卑劣现场。

  • 强迫风冷，顺应多种工况。

  • 支持CAN通讯，无线传输，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔位置编码器。

  • 坡道零速悬停与满载启动。

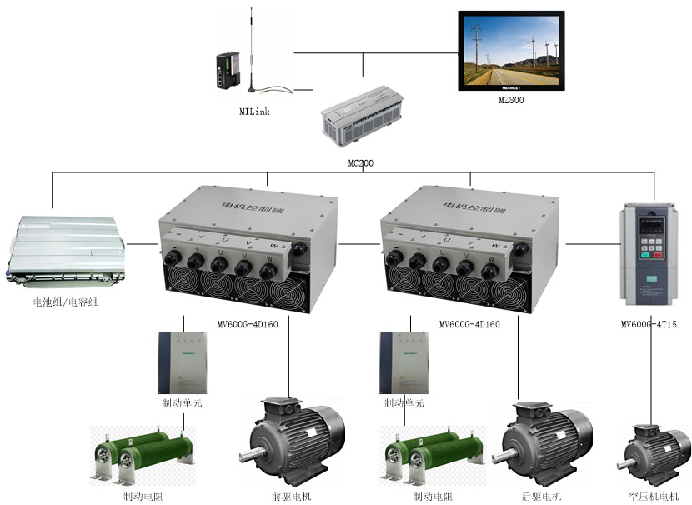

2、机车解决计划——电池组


产品特点

  • 支持电池组合超等电容供电。

  • 高防护品级，IP54，顺应卑劣现场。

  • 强迫风冷，顺应多种工况。

  • 支持CAN通讯，无线传输，无人化作业。

  • 支持光电编码器、旋变编码器、霍尔位置编码器。

  • 坡道零速悬停与满载启动。

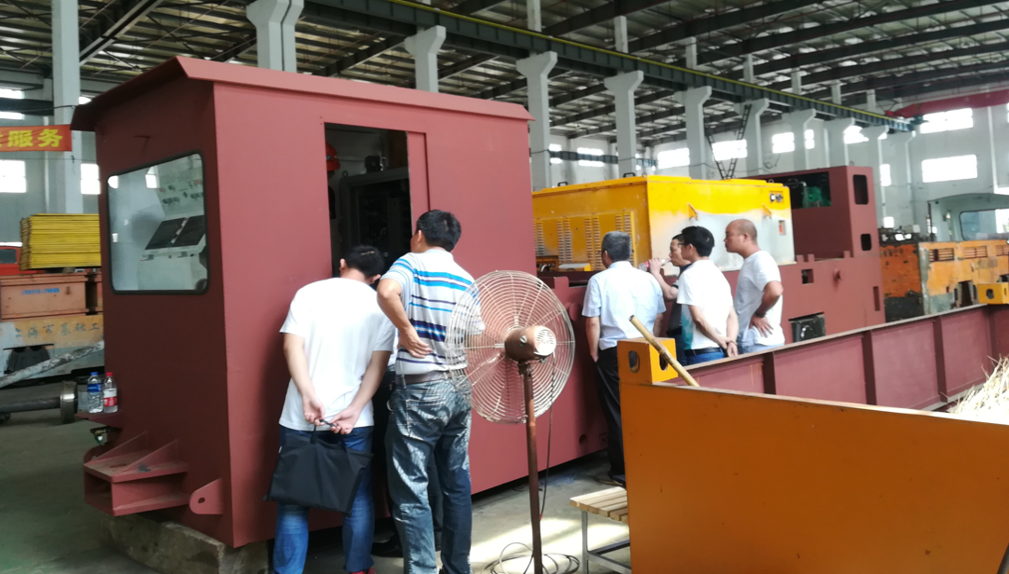

五、现场视频
